Fyzické principy SSD disků: Jak fungují a proč selhávají

V minulém článku jsme provedli historický přehled vývoje datových úložišť od děrných štítků až po moderní SSD disky. Dnes se podrobněji zaměříme na fyzické principy fungování SSD disků – technologii, která v posledních letech způsobila revoluci v ukládání dat a zásadně změnila naše možnosti při práci s digitálním obsahem.



Základní princip: Jak SSD skutečně ukládá data

Na rozdíl od klasických pevných disků (HDD), které zapisují data magneticky na rotující plotny, SSD (Solid State Drive) nemá žádné pohyblivé části. Místo toho využívá paměťové čipy založené na polovodičové technologii.

NAND Flash paměť – stavební kámen SSD

Základem většiny moderních SSD je NAND flash paměť, pojmenovaná podle logické operace NOT-AND. Tato technologie byla vyvinuta společností Toshiba v 80. letech a dnes dominuje trhu s flash paměťmi.

Jak NAND buňky ukládají data:

1. Základní stavební jednotka – NAND buňka obsahuje tranzistor s plovoucím hradlem (floating gate)
2. Princip ukládání – data jsou reprezentována přítomností nebo nepřítomností elektrického náboje v plovoucím hradle
3. Elektron v pasti – plovoucí hradlo je elektricky izolováno, což umožňuje dlouhodobé uchování náboje (a tedy i dat) bez napájení

Proces zápisu a čtení:

• Zápis (programování) – aplikace vysokého napětí způsobí, že elektrony překonají izolační vrstvu a jsou zachyceny v plovoucím hradle
• Čtení – měří se prahové napětí tranzistoru, které se liší podle množství náboje v plovoucím hradle
• Mazání – vyžaduje silné elektrické pole opačné polarity, které vytáhne elektrony z plovoucího hradla

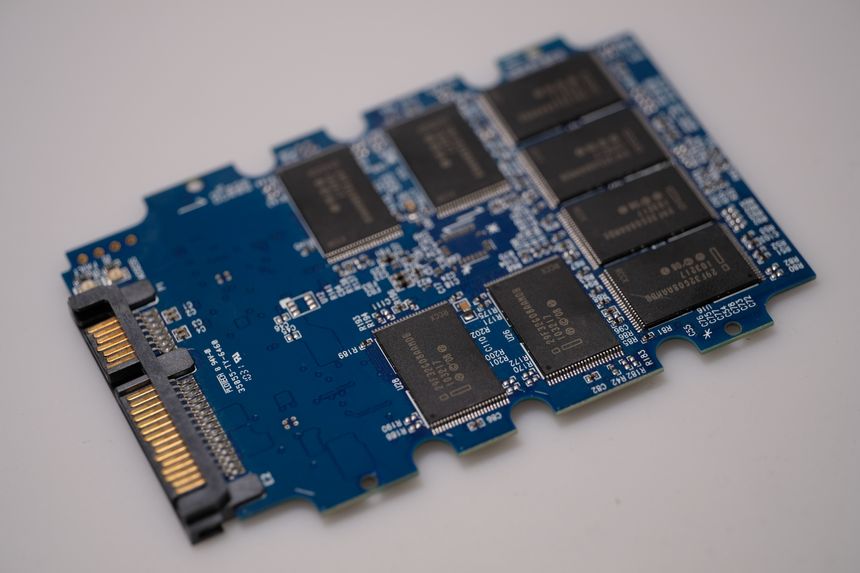

Od jednotlivých buněk k čipům a diskům

Samotná NAND buňka je jen nejmenší stavební jednotkou. Skutečný SSD disk má mnohem komplexnější strukturu:

1. Buňky – základní jednotky ukládající jeden nebo více bitů
2. Stránky – skupina buněk, typicky 4-16 KB, nejmenší jednotka pro čtení a zápis
3. Bloky – skupina stránek, typicky 128-256 stránek, nejmenší jednotka pro mazání
4. Roviny (planes) – skupiny bloků
5. Čipy – obsahují několik rovin
6. Kanály – propojují řadič s několika čipy
7. Celkové úložiště – desítky nebo stovky čipů propojených s řadičem

Typy NAND buněk a jejich evoluce

Jedním z klíčových faktorů vývoje SSD je zvyšování hustoty dat, kterého výrobci dosahují ukládáním více bitů do jedné paměťové buňky.

Vývoj technologie od SLC k PLC

SLC (Single-Level Cell):

• Ukládá 1 bit na buňku (hodnoty 0 nebo 1)
• Nejrychlejší a nejspolehlivější
• Nejdelší životnost (až 100 000 cyklů přepisu)
• Nejvyšší cena za GB
• Využití: enterprise řešení, vyrovnávací paměti

MLC (Multi-Level Cell):

• Ukládá 2 bity na buňku (hodnoty 00, 01, 10, 11)
• Střední rychlost a spolehlivost
• Životnost kolem 3 000-10 000 cyklů
• Využití: spotřební elektronika vyšší třídy

TLC (Triple-Level Cell):

• Ukládá 3 bity na buňku (8 možných stavů)
• Nižší rychlost, zejména při zápisu
• Životnost kolem 1 000-3 000 cyklů
• Nejběžnější v současných spotřebitelských SSD

QLC (Quad-Level Cell):

• Ukládá 4 bity na buňku (16 možných stavů)
• Nižší rychlost a spolehlivost
• Životnost 100-1 000 cyklů
• Využití: archivace, úložiště pro méně frekventovaná data

PLC (Penta-Level Cell):

• Ukládá 5 bitů na buňku (32 možných stavů)
• Nejnovější technologie, stále ve vývoji
• Ještě nižší životnost a výkon, ale nejvyšší hustota dat
• Potenciální využití: velkokapacitní úložiště s nízkou cenou za TB

Důležité poznatky:

• S každým dalším bitem v buňce exponenciálně roste složitost rozlišení jednotlivých stavů
• Hustota dat roste, ale na úkor rychlosti, spolehlivosti a životnosti
• Moderní SSD často kombinují různé typy buněk (např. SLC cache pro rychlost + QLC pro kapacitu)

Kritické komponenty moderního SSD

SSD není jen soubor paměťových čipů – jeho výkon a spolehlivost závisí na několika klíčových komponentech.

Řadič (Controller) – mozek celého SSD

Řadič je specializovaný procesor, který koordinuje veškeré operace SSD a implementuje pokročilé algoritmy pro optimalizaci výkonu a životnosti:

Funkce řadiče:

• Překlad logických adres – implementace FTL (Flash Translation Layer)
• Wear leveling – rovnoměrné rozložení zápisů pro prodloužení životnosti
• Garbage collection – úklid a konsolidace neplatných dat
• Error correction – detekce a oprava chyb pomocí ECC (Error Correction Code)
• TRIM – koordinace s operačním systémem pro efektivní mazání
• Over-provisioning – správa rezervní kapacity
• Komprese a deduplikace – u pokročilých SSD
• Šifrování – hardwarová implementace standardů jako AES

Výrobci řadičů:

• První liga: Silicon Motion, Phison, Marvell, Samsung (vlastní)
• Rostoucí hráči: InnoGrit, Maxio Technology

Řadič má zásadní vliv na výkon a spolehlivost SSD – dva disky se stejnými paměťovými čipy mohou mít dramaticky odlišné parametry kvůli rozdílnému řadiči.

DRAM cache – klíčová pro výkon a životnost

Většina výkonných SSD obsahuje paměť DRAM, která slouží jako vyrovnávací paměť:

Účel DRAM cache:

• Ukládání mapovací tabulky FTL pro rychlý překlad adres
• Dočasné ukládání dat před zápisem do NAND
• Vyrovnávání zátěže a agregace malých zápisů

Význam pro životnost:

• Redukce počtu zápisů do NAND paměti
• Optimalizace vzorců zápisu pro lepší wear leveling
• Výrazné snížení fragmentace dat

SSD bez DRAM (DRAMless):

• Nižší cena, ale výrazně horší výkon zejména při náhodném zápisu
• Vyšší opotřebení NAND buněk
• Mohou využívat HMB (Host Memory Buffer) – část RAM hostitele jako náhradu

Pokročilé technologie v moderních SSD

3D NAND (V-NAND) – vertikální revoluce

Tradiční planární (2D) NAND narazila kolem roku 2015 na fyzikální limity miniaturizace. Řešením se stalo 3D NAND:

Princip:

• Buňky jsou uspořádány vertikálně ve vrstvách nad sebou
• Současné generace mají 128-176 vrstev, v laboratořích již přes 200
• Umožňuje větší velikost buněk při zachování vysoké hustoty dat

Výhody:

• Vyšší spolehlivost a životnost
• Lepší výkon a nižší spotřeba
• Větší kapacita při stejné ploše čipu

Implementace:

• Samsung V-NAND
• Micron 3D NAND
• Western Digital/Kioxia BiCS NAND
• SK Hynix 4D NAND (kombinuje 3D NAND s periferními obvody pod buňkami)

NVMe – protokol navržený pro SSD

NVMe (Non-Volatile Memory Express) je protokol specificky navržený pro SSD a další úložiště s nízkou latencí:

Výhody oproti SATA/AHCI:

• Masivní paralelizace (65 535 front s 65 535 příkazy v každé oproti 1 frontě s 32 příkazy u SATA)
• Nižší režie protokolu (snížení latence)
• Optimalizace pro flash paměti
• Podpora pro PCIe s vysokou propustností

Generace a výkon:

• NVMe PCIe 3.0 x4: ~3,500 MB/s
• NVMe PCIe 4.0 x4: ~7,000 MB/s
• NVMe PCIe 5.0 x4: ~14,000 MB/s (nastupující generace)

Proč a jak SSD selhávají

I když SSD nemají pohyblivé části jako klasické pevné disky, také podléhají opotřebení a mohou selhat. Porozumění mechanismům selhání je klíčové pro prevenci a případnou záchranu dat.

1.    Degradace paměťových buněk

Program/Erase (P/E) cykly:

• Každý zápis a mazání fyzicky degraduje izolační vrstvu buňky
• Elektrony mohou postupně "uvíznout" v izolační vrstvě
• Po překročení počtu P/E cyklů buňka ztrácí schopnost spolehlivě udržet náboj

Zkreslení údajů (Data Retention):

• Náboj v buňkách se přirozeně ztrácí postupem času
• Rychlost ztráty závisí na teplotě a stáří buňky
• TLC a QLC jsou zvláště náchylné ke ztrátě náboje

Vliv teploty:

• Vysoké teploty urychlují degradaci buněk
• Moderní SSD často obsahují teplotní senzory a algoritmy pro throttling
• Některé enterprise SSD dokonce mají aktivní chlazení

2.    Selhání elektronických komponent

Řadič:

• Složitý SoC (System on Chip) náchylný k selhání
• Může selhat kvůli přepětí, výrobním vadám nebo přehřátí
• Často je "úzkým hrdlem" spolehlivosti

Napájecí obvody:

• Selhání regulátorů napětí může vést k poškození řadiče nebo NAND čipů
• Náhlé výpadky napájení během zápisu mohou způsobit korupci dat

Pájecí spoje:

• Teplotní cykly mohou způsobit mikrotrhliny v pájených spojích
• U některých starších modelů SSD to byl běžný způsob selhání

3.    Firmware a logické poruchy

Chyby firmwaru:

• Komplexní firmware může obsahovat chyby
• Některé se projeví až po delším provozu nebo specifických podmínkách
• Neúspěšné aktualizace firmwaru mohou disk "zabít"

Poškození mapovacích tabulek:

• Kritický prvek pro funkci SSD
• Ztráta nebo poškození může učinit data nedostupnými, i když jsou fyzicky stále na disku
• Moderní SSD používají redundantní kopie a ECC

Neočekávané výpadky napájení:

• Některé SSD jsou zranitelnější při výpadku napájení během zápisu
• Enterprise modely mají často kondenzátory pro dokončení zápisu při výpadku

Strategie prevence selhání SSD

Technologie prodlužující životnost

Wear Leveling:

• Rovnoměrné rozložení zápisů na všechny buňky
• Dynamický a statický wear leveling pro různé typy dat
• Pokročilé algoritmy sledují a předpovídají opotřebení

Over-provisioning:

• Část kapacity rezervovaná pro interní operace
• Typicky 7-28% celkové kapacity
• Výrazně prodlužuje životnost a zlepšuje výkon

TRIM a Garbage Collection:

• TRIM informuje SSD o smazaných datech
• Garbage Collection konsoliduje platná data a připravuje bloky pro nové zápisy

Monitorování zdraví SSD

S.M.A.R.T. atributy specifické pro SSD:

• Počet zapsaných terabytů (TBW)
• Zbývající životnost v procentech
• Počet rezervních bloků
• Počet cyklů napájení

Specializované nástroje:

• Výrobci nabízejí vlastní diagnostické nástroje (Samsung Magician, Crucial Storage Executive)
• Nezávislé nástroje jako CrystalDiskInfo nebo SSD-Z

Záchrana dat ze selhávajících SSD

Záchrana dat z poškozeného SSD je výrazně složitější než u klasických HDD z několika důvodů:

Specifické výzvy při záchraně dat z SSD

Šifrování na úrovni řadiče:

• Mnoho SSD automaticky šifruje data
• Při selhání řadiče jsou data bez správného klíče nečitelná
• Pro úspěšnou záchranu je často nutné využít identický funkční řadič

TRIM a Garbage Collection:

• Smazaná data mohou být skutečně vymazána mnohem rychleji než u HDD
• Po vyslání TRIM příkazu může být obnova dat nemožná

Komplexní mapování adres:

• Logické adresy neodpovídají fyzickému umístění dat
• Poškození mapovacích tabulek komplikuje obnovu

Paralelní architektura:

• Data jsou distribuována napříč mnoha čipy
• Pro rekonstrukci celých souborů je třeba přístup ke všem čipům

Metody profesionální záchrany dat z SSD

Opravy na úrovni desky plošných spojů:

• Nahrazení poškozených komponent mimo řadič a paměťové čipy
• Opravy pájených spojů a poškozených vodivých cest

Bypassing řadiče:

• Přímé čtení paměťových čipů pomocí specializovaného hardwaru
• Rekonstrukce dat bez původního řadiče

Opravy firmwaru:

• Analýza a oprava poškozených firmwarových modulů
• Rekonstrukce poškozených mapovacích tabulek

Chip-off technika:

• Fyzické odpájení NAND čipů z desky plošných spojů
• Čtení dat přímo z čipů pomocí specializovaných čteček
• Krajní řešení při neopravitelném poškození desky nebo řadiče

Budoucnost SSD technologií

Nadcházející inovace

PLC a vyšší:

• Penta-Level Cell (5 bitů na buňku) a budoucí generace
• Otázka spolehlivosti a potřeby pokročilejšího ECC

200+ vrstev 3D NAND:

• Zvýšení počtu vrstev nad současný limit ~176
• Technologické výzvy výroby takto vysokých "mrakodrapů" z křemíku

Compute Express Link (CXL):

• Nový standard propojující paměť a úložiště
• Potenciál pro odstranění hranice mezi RAM a úložištěm
• Dramatické snížení latence pro datově náročné aplikace

Zone Namespaces (ZNS):

• Rozdělení SSD na logické zóny
• Lepší kontrola nad uložením souvisejících dat
• Zlepšení výkonu a životnosti

Konkurenční technologie

Storage Class Memory (SCM):

• Technologie vyplňující mezeru mezi DRAM a NAND
• Příklady: Intel Optane (3D XPoint), Samsung Z-NAND
• Výrazně nižší latence, vyšší cena

MRAM, ReRAM, FeRAM:

• Magnetická, rezistivní a feroelektrická RAM
• Potenciální nástupci NAND technologie
• Zatím omezené nasazení kvůli cenám a technologickým výzvám

Závěr

SSD disky představují fascinující spojení fyziky, elektroniky a softwarové inteligence. Jejich spolehlivost a výkon jsou výsledkem složité souhry mnoha faktorů, od kvality jednotlivých paměťových buněk přes efektivitu řadiče až po sofistikované algoritmy wear levelingu a garbage collection.

Pochopení fyzických principů fungování SSD nám umožňuje lépe předcházet potenciálním selháním a v případě potřeby zvolit správný přístup k záchraně dat. S pokračujícím vývojem technologií můžeme očekávat další zvyšování kapacity, spolehlivosti a výkonu, ale také nové výzvy spojené s miniaturizací a zvyšováním hustoty dat.

---

 V příštím článku se zaměříme na technologie moderních HDD
